ایستگاه شارژ Camc: نحوه تشخیص و انتخاب بین نوع کابینت ایستگاه شارژ تقسیم شده و ایستگاه شارژ یکپارچه ستونی

ایستگاه شارژ CAMC دارای طرح کاملی از دو خط تولید است که محدوده توان کامل 60 کیلووات تا 400 کیلووات را پوشش می‌دهد که برای تمامی مدل‌های خودروهای سواری و خودروهای تجاری انرژی جدید مناسب است. انتخاب باید به طور جامع بر اساس پنج بعد مورد قضاوت قرار گیرد: فضای سایت، جریان ترافیک شارژ روزانه، زمان ماندن وسیله نقلیه، برنامه ریزی توسعه بلند مدت و بودجه.

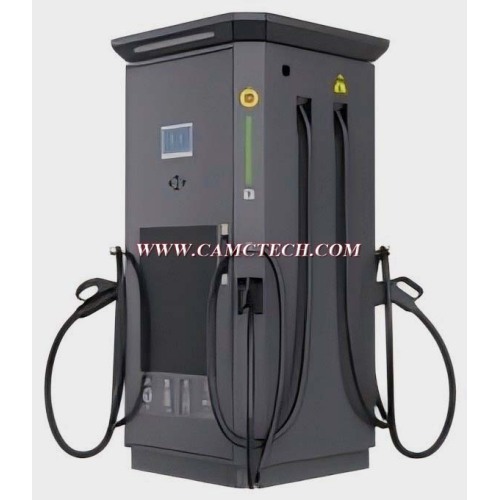

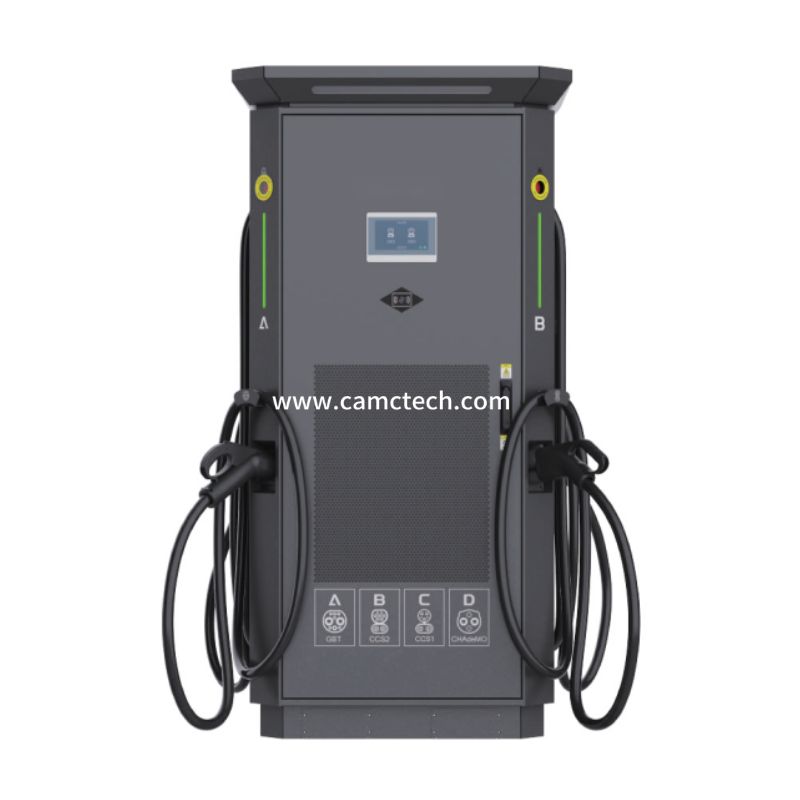

ابتدا ساختار اصلی و ویژگی های اساسی دو نوع محصول مرتب شده است. شمع شارژ یکپارچه ستونی به عنوان یکپارچه ماشین کامل طراحی شده است، با ماژول قدرت، سیستم اتلاف حرارت، واحد کنترل و تفنگ شارژ همه در یک بدنه عمودی واحد، تقسیم شده به نسخه های تک تفنگ و دو تفنگ، با قدرت 60 کیلو وات تا 240 کیلووات. کل دستگاه را می توان به طور مستقل روی زمین تنها با پایه بتنی بدون نیاز به اتاق توزیع برق مجزا نصب کرد. سیم کشی ساده و دوره ساخت کوتاه است. بدنه حفاظتی بالای IP55 برای پارکینگ های روباز، فضاهای پارکینگ زمینی مراکز خرید و ایستگاه های ناوگان کوچک مناسب است. تجهیزات منفرد به طور مستقل عمل می کنند و یک شکست منفرد با شمع های باقی مانده تداخل نخواهد داشت. شمع شارژ اسپلیت نوع کابینت از یک کابینت برق یکسو کننده با توان بالا و پایانه های شارژ ستونی متعدد تشکیل شده است. کابینت برق همه ماژول های یکسو کننده را به صورت متمرکز در خود جای می دهد و یک کابینت می تواند مجموع توان 160-600 کیلووات را یکپارچه کند. مجهز به 2-6 ترمینال شارژ مستقل است و از توزیع پویا توان پشتیبانی می کند. هنگامی که چندین وسیله نقلیه به طور همزمان شارژ می شوند، توان خروجی به طور هوشمندانه به طور مساوی توزیع می شود. کابینت برق را می توان به صورت مرکزی در قسمت گوشه اتاق توزیع و ایستگاه قرار داد. ترمینال شارژ از نظر اندازه جمع و جور است و فضای پارکینگ تنها مقدار کمی از فضای زمین را اشغال می کند. این برای شارژ متمرکز با چگالی بالا، کامیون‌های سنگین الکتریکی در مقیاس بزرگ، کامیون‌های میکسر و تریلرهای بندری برای سناریوهای تکمیل انرژی بی‌وقفه 24 ساعته مناسب است.

از منظر فضای سایت و شرایط نصب، برای پارک‌های لجستیک بزرگ، سایت‌های معدن، و ایستگاه‌های تعویض باتری پورت با فضای فشرده، ترتیبات پارک متراکم و بدون اتاق توزیع مستقل، شمع‌های شارژ اسپلیت کابینت ترجیح داده می‌شوند. کابینت های برق به طور مرکزی ذخیره می شوند تا اشغال تجهیزات را در محوطه پارکینگ کاهش دهند، و ترمینال های شارژ بیشتری را می توان تحت همان ظرفیت ترانسفورماتور برای بهبود استفاده از پارکینگ ترتیب داد. گاراژ زیرزمینی مرکز خرید، منطقه خدمات بزرگراه، ناوگان شرکت‌های کوچک و فضاهای پارکینگ عمومی پراکنده در شهر دارای فضای باز، پارکینگ‌های کم و اتاق‌های توزیع برق پشتیبانی نمی‌شوند. بنابراین، شمع شارژ یکپارچه ستونی را می توان مستقیماً بدون نیاز به بازسازی مهندسی عمران توزیع برق انتخاب کرد. تک شمع را می توان به طور مستقل و انعطاف پذیر نصب کرد و تجهیزات جدید را می توان به صورت دسته ای در مرحله بعدی اضافه کرد که برای ساخت نقطه شارژ در مقیاس کوچک و غیرمتمرکز مناسب است.

با توجه به پیکربندی توان تطبیق انواع خودروهای شارژ و بازده عملیاتی، خودروهای سواری، خودروهای تدارکاتی الکتریکی سبک و اتوبوس‌های شاتل مسافت کوتاه با ظرفیت باتری کمتر از 300 کیلووات ساعت و زمان ماندن 30 تا 60 دقیقه به تفنگ دوگانه یکپارچه 120 کیلووات/180 کیلووات مجهز شده‌اند. یک واحد واحد می تواند به طور همزمان به دو خودروی کوچک خدمت کند، با هزینه های تهیه و ساخت کمتر، نیازهای روزانه برای تکمیل سریع انرژی را برآورده می کند. کامیون‌های سنگین الکتریکی، کامیون‌های کمپرسی برقی، تراکتورهای برقی و اتوبوس‌های بزرگ، با ظرفیت باتری از 450 کیلووات ساعت تا 600 کیلووات ساعت، و میانگین گردش روزانه بیش از 50 وسیله نقلیه در ایستگاه، نیاز به شارژ سریع مداوم با قدرت بالا دارند. نوع کابینت CAMC سیستم پشته شارژ تقسیم شده انتخاب شده است که از برنامه ریزی توان پویا پشتیبانی می کند. در ساعات اوج بار، به طور خودکار قدرت کامل را به کامیون های سنگین برای شارژ می دهد و در ساعات غیر اوج بار، چندین وسیله نقلیه را به طور مساوی توزیع می کند. در مقایسه با شمع‌های چند ستون مستقل، بار شبکه برق پایدارتر است، نرخ استفاده از ترانسفورماتور بیش از 20٪ افزایش می‌یابد و اتلاف مصرف انرژی عملیاتی طولانی‌مدت کمتر است.

با مقایسه سختی عملیات و نگهداری با هزینه چرخه عمر کامل، شمع شارژ یکپارچه ستون کاملاً یکپارچه شده است و خطا فقط شامل یک دستگاه است. عیب یابی و تعمیر آن آسان است، مناسب برای ایستگاه های کوچک و متوسط ​​با ظرفیت شارژ روزانه کم و پرسنل عملیاتی و نگهداری ناکافی است. این نیاز به خرید اولیه و سرمایه گذاری مهندسی عمران کمتری دارد و بازیابی هزینه های کوتاه مدت سریع تری دارد. طراحی کابینت برق مدولار شمع شارژ اسپلیت نوع کابینت امکان تعویض تک تک ماژول‌ها را در صورت آسیب‌دیدگی فراهم می‌کند، در حالی که بقیه پایانه‌ها تحت تأثیر قرار نمی‌گیرند و برای تعمیر و نگهداری نیازی به خاموش شدن کامل دستگاه ندارند. برای ناوگان های بزرگ و ایستگاه های شارژ معدن که 24 ساعت شبانه روز بدون وقفه کار می کنند مناسب است. اگرچه سرمایه‌گذاری اولیه در ساخت تجهیزات و سیم‌کشی بیشتر است، اما گسترش بعدی فقط به اضافه کردن پایانه‌های شارژ نیاز دارد، بدون نیاز به اضافه کردن مکرر میزبان‌های یکسوکننده. هزینه عملیات جامع و توسعه ایستگاه در مقیاس بزرگ بهتر از شمع ستون یکپارچه برای 3-5 سال است.

از نظر سازگاری با محیط و پیکربندی ایمنی، سری شمع‌های شارژ ستونی CAMC از یک ورق فلزی مهر و موم شده یکپارچه، یک پایه برآمده از پایین و یک مجرای هوای اتلاف حرارت مستقل استفاده می‌کنند. آنها می توانند به طور پایدار در محیط های بارانی و گرد و غبار در فضای باز کار کنند و به حفاظت های متعددی مانند اضافه ولتاژ، جریان اضافه، نشتی، دمای بالا و قطع برق مجهز هستند. کابینت برق شمع شارژ اسپلیت کابینت از قرارگیری در فضای داخلی برای جلوگیری از آسیب آفتاب و باران در فضای باز پشتیبانی می کند. ترمینال شارژ برای افزایش حفاظت در برابر اسپری نمک و گرد و غبار ارتقا یافته است و برای شرایط سخت کاری مانند گرد و غبار زیاد و خوردگی بالا در بنادر ساحلی و مناطق معدنی مناسب است. هر دو نوع تجهیزات با پروتکل‌های ارتباطی بین‌المللی GB/T و OCPP، پشتیبانی از نظارت از راه دور 4G، صدور صورت‌حساب سفارش، هشدار خطا، ارتقاء OTA از راه دور، و سازگاری با عملکرد و مدیریت هوشمند ایستگاه‌های داخلی و خارجی سازگار هستند.

طرح انتخاب استاندارد برای سناریوهای مختلف، از جمله ایستگاه‌های شارژ عمومی کوچک، فضاهای پارک زمینی در مراکز خرید/ساختمان‌های اداری، ایستگاه‌های اتوبوس شهری مسافت کوتاه، و ناوگان تدارکات فردی (حداکثر 20 واحد در روز): ترجیحاً 60 تا 180 کیلووات شمع شارژ DC یکپارچه با ستون‌ها، نصب آسان، استقرار قابل انعطاف، سرمایه‌گذاری قابل کنترل؛ پارک‌های لجستیکی بزرگ، ایستگاه‌های کامیون کمپرسی معدن انحصاری، پایگاه‌های تراکتور برقی بندری، ایستگاه‌های شارژ پرسرعت در مسافت‌های طولانی، ایستگاه‌های یکپارچه تعویض و شارژ کامیون‌های سنگین متمرکز: ترجیحاً مجهز به کابینت 160-600 کیلووات با تفنگ شارژ تقسیم‌شده در مقیاس، سیستم‌های توزیع و پویایی بالا، برای سیستم‌های توزیع و توزیع قدرت پویا. مرحله بعدی؛ گاراژ پارکینگ زیرزمینی، پارکینگ سرپوشیده سرپوشیده، و سایت بازسازی پارک قدیمی، با فضاهای پارکینگ باریک که نمی‌توانند ماشین‌های بزرگ را در خود جای دهند: مجهز به کابینت‌های برق برای قرارگیری در فضای داخلی و پایانه‌های شارژ کوچک تقسیم‌بندی، صرفه‌جویی در فضای پارکینگ و کاهش خطر آسیب برخورد.

خلاصه

انتخاب بین شمع‌های شارژ نوع کابینت یا شمع‌های شارژ یکپارچه ستونی از اصل "ماشین یکپارچه ستون انتخاب نقطه در مقیاس کوچک، کابینت انتخاب ایستگاه ناوگان با تراکم بالا در مقیاس بزرگ" پیروی می‌کند. اگر اتاق توزیع، فضاهای پارک پراکنده و بودجه محدود وجود ندارد، اولویت باید به ستون های شارژ یکپارچه داده شود. فضاهای پارک متراکم، حجم ترافیک روزانه بالا، برنامه‌های توسعه آینده، شرایط سخت کاری در مناطق معدنی/ بنادر، اولویت با سیستم‌های شارژ اسپلیت کابینتی. دو خط تولید ایستگاه های شارژ CAMC به طور کامل نیازهای شارژ در سناریوهای تجاری، مهندسی و عمومی را پوشش می دهد. آنها می توانند خدمات یک مرحله ای برای بررسی توزیع ایستگاه، راه حل های سفارشی، نصب و راه اندازی، و قطعات یدکی پس از فروش جهانی ارائه دهند. آنها برای تکمیل انرژی سبز و ارتقاء ناوگان حمل و نقل انرژی جدید در چین، آسیای جنوب شرقی، خاورمیانه و آفریقا مناسب هستند.

سوالات متداول

بزرگترین مزیت شمع شارژ اسپلیت کابینتی در مقایسه با شمع شارژ یکپارچه از نوع ستونی چیست؟

سبک کابینت از تخصیص توان پویا پشتیبانی می‌کند و پایانه‌های شارژ بیشتری را می‌توان با همان ظرفیت توزیع ترتیب داد. کابینت برق متمرکز برای تعمیر و نگهداری و توسعه بعدی مناسب است و برای شارژ مداوم 24 ساعته ناوگان کامیون های بزرگ مناسب است.

آیا ایستگاه شارژ کابینت یا ستونی برای ناوگان حمل و نقل شهری کوچک مناسب است؟

در 20 وسیله نقلیه شارژ روزانه و سایت‌های پراکنده بدون اتاق‌های توزیع مستقل، اولویت به ستون‌های شارژ یکپارچه 120 کیلوواتی داده می‌شود که ساخت آن‌ها آسان است و نیاز به سرمایه‌گذاری کمتری برای رفع نیازهای انرژی روزانه دارد.

چه نوع تجهیزاتی برای مکان های گرد و غبار در بنادر و معادن ساحلی باید انتخاب شود؟

ایستگاه‌های شارژ اسپلیت کابینت را توصیه کنید، با کابینت‌های برق در داخل خانه برای جلوگیری از خوردگی، و پیکربندی‌های ارتقا یافته اسپری نمک و جلوگیری از گرد و غبار برای پایانه‌های شارژ، که عمر مفید تجهیزات را تا حد زیادی افزایش می‌دهد.

آیا دو نوع ایستگاه شارژ از استفاده در چندین کشور خارج از کشور پشتیبانی می کنند؟

سبک کابینت و سری ستون CAMC با چندین استاندارد ملی ولتاژ سازگار است، توسط استانداردهای بین المللی CE تأیید شده است، از سیستم های پشتیبان چند زبانه پشتیبانی می کند و برای لجستیک خارج از کشور، معدن، و فرود ایستگاه اتوبوس مناسب است.

کدام تجهیزات برای گسترش و اضافه کردن فضای پارکینگ شارژ در مرحله بعدی ایستگاه مقرون به صرفه تر است؟

هزینه توسعه پشته شارژ اسپلیت نوع کابینت کمتر است، فقط به اضافه کردن پایانه های شارژ نیاز است و نیازی به خرید میزبان برق اضافی نیست، و آن را برای ایستگاه های شارژ در مقیاس بزرگ که نیاز به افزایش مداوم برای مدت طولانی دارند، مناسب می کند.
